半导体可靠性测试项目有哪些？常见试验方法与设备配置指南

　　半导体器件在研发、生产及实际应用过程中，可能受到温度变化、湿热环境、长期工作应力等多种因素的影响。这些因素不仅会影响器件的电气性能，还可能引起封装材料老化、内部连接失效及其他可靠性问题。

　　因此，在半导体产品研发验证、质量评价和可靠性认证过程中，需要根据产品特性及应用要求开展相应的可靠性测试，评估器件在规定条件下的性能稳定性和长期使用能力。

　　那么，半导体可靠性测试项目有哪些?不同测试项目分别验证什么内容，又需要配置哪些试验设备?下面从常见试验方法、设备配置及测试方案制定等方面进行介绍。

　　一、半导体为什么需要进行可靠性测试?

　　半导体器件的可靠性与芯片设计、制造工艺、封装结构、材料特性及实际使用环境等因素密切相关。即使器件在初始电气测试中表现正常，也不代表其在长期工作或复杂环境下能够始终保持稳定。

　　开展可靠性测试，主要有以下几个目的。

　　1. 验证产品的环境适应能力

　　通过高低温、温度循环、湿热等试验，评估半导体器件在不同温度和湿度条件下的适应能力，识别潜在的环境应力失效风险。

　　2. 评估器件的长期工作稳定性

　　通过高温工作寿命等试验，在规定的温度、电气偏置及其他应力条件下对器件进行持续考核，评估其长期工作可靠性。

　　3. 检查封装结构及内部连接的可靠性

　　半导体封装涉及芯片、引线框架、键合线、塑封材料及其他结构。不同材料之间的热膨胀差异，以及温度和湿度的共同作用，都可能影响封装及内部连接的稳定性。

　　4. 支持产品认证与质量控制

　　可靠性试验可以用于新产品验证、工艺变更评估、质量问题分析及客户认证。对于汽车电子等可靠性要求较高的应用，还需要根据相应的产品标准和客户要求制定验证计划。

　　需要注意的是，可靠性测试并不是项目越多越好。具体需要开展哪些试验，应结合器件类型、应用场景、失效风险及适用标准确定。

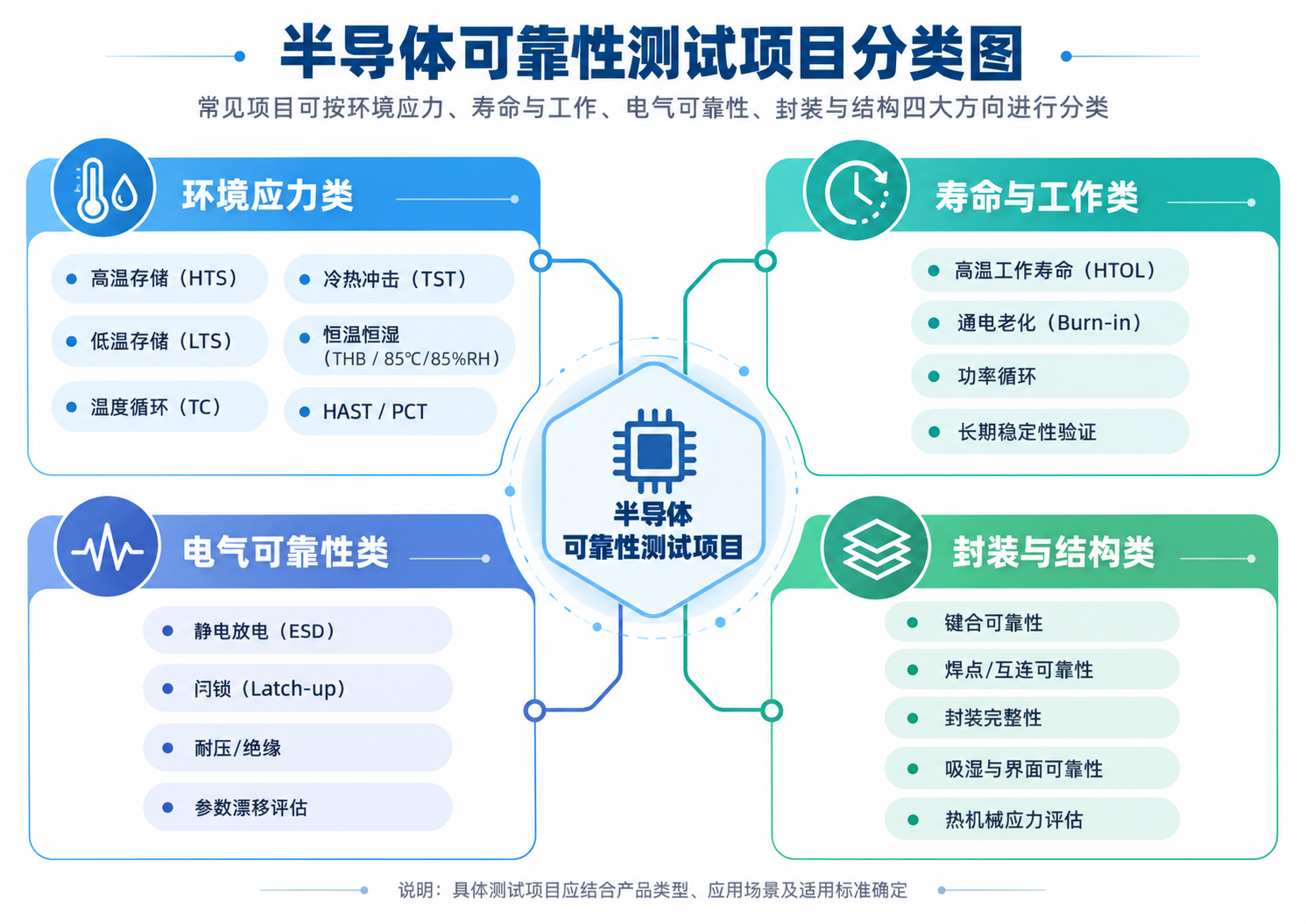

　　二、半导体常见可靠性测试项目有哪些?

　　半导体可靠性测试涉及环境应力、寿命、电气及封装结构等多个方面。其中，温度、湿度和长期工作应力相关试验，是环境可靠性验证中经常涉及的内容。

　　1. 高温存储试验

　　高温存储试验主要用于评估半导体器件在高温、通常不施加工作偏置的存储条件下，其材料、封装及相关性能的稳定性。

　　试验过程中，样品在规定的高温条件下保持一定时间，试验结束后再进行外观、电气性能或其他规定项目的检查。

　　该试验常用于半导体芯片、封装器件及其他电子元器件的可靠性评价。

　　对应设备： 高温试验箱或适用的高温存储设备。

　　2. 低温存储试验

　　低温存储试验主要考察半导体器件在规定低温、通常不施加工作偏置的条件下的适应能力。

　　低温环境可能影响部分材料的机械特性，也有助于评估器件在低温存储后是否出现性能变化。试验结束后，通常需要按照规定的恢复条件进行相关性能检测。

　　对应设备： 低温试验箱或能够满足相应温度要求的环境试验设备。

　　3. 高温工作寿命试验(HTOL)

　　高温工作寿命试验是集成电路可靠性验证中的重要项目之一。试验通常在规定的高温条件下，对器件施加相应的电气偏置或工作应力，并持续运行规定时间。

　　与单纯的高温存储不同，HTOL不仅关注高温环境，还需要考虑器件的电气工作状态。试验后通常结合电参数测试、功能检测及失效分析，评估器件的可靠性表现。

　　对应设备： 高温老化试验系统，通常需要高温环境设备与偏置供电、负载、监测及样品夹具等配套系统协同工作。

　　设备配置时，应根据被测器件的电气要求、样品数量、通道需求及测试条件进行确认，不能简单地将普通高温试验箱等同于完整的HTOL测试系统。

　　4. 温度循环试验

　　温度循环试验通过让样品在规定的高温与低温条件之间反复变化，考察温度交替作用对器件及封装结构的影响。

　　由于芯片、封装材料和内部连接结构可能具有不同的热膨胀特性，反复温度变化可能产生热机械应力，进而影响焊点、键合连接、界面及封装结构的可靠性。

　　该试验常用于集成电路封装、功率半导体及其他电子器件的可靠性验证。

　　对应设备： 温度循环试验箱或快速温变试验箱。设备选型需要关注温度范围、温度变化速率、样品负载及实际测试条件下的温度性能。

　　5. 冷热冲击试验

　　冷热冲击试验主要用于评估器件在高温与低温之间快速转换时的耐受能力。

　　与温度循环试验相比，冷热冲击通常更强调高低温之间的快速转换，以及转换过程中产生的热冲击效应。具体转换方式、驻留时间和试验条件，应以相应试验方法的规定为准。

　　这类试验可用于评估封装材料、内部连接及其他结构在快速温度变化下的可靠性风险。

　　对应设备： 冷热冲击试验箱。根据试验要求，可选择两箱式或三箱式结构，具体应结合温度范围、转换要求、样品尺寸和负载等因素确定。

　　需要注意，温度循环与冷热冲击虽然都涉及高低温交替，但两者的温度变化方式及试验条件并不相同，不能直接互相替代。

　　6. 恒温恒湿及湿热偏置试验

　　湿热环境可能导致封装材料吸湿、绝缘性能变化、金属腐蚀及其他与水汽相关的失效风险。

　　恒温恒湿试验通过控制温度和相对湿度，对样品进行规定时间的环境暴露，用于评价器件或封装结构的耐湿热能力。

　　对于需要施加电气偏置的湿热试验，还需要考虑电压、偏置方式、样品连接及监测要求。例如，常说的85℃/85%RH条件，是某些湿热试验中常见的条件组合，但并非所有半导体产品都采用相同的试验参数。

　　对应设备： 恒温恒湿试验箱或高温高湿试验箱。若试验需要施加偏置，还应根据测试方案配置相应的供电、夹具及监测系统。

　　7. HAST与PCT试验

　　HAST和PCT都涉及高温、高湿及压力条件，但其试验方法和验证目的存在区别。

　　HAST(高加速应力试验)通常在高温、高湿及加压环境下进行，用于加速评价器件或封装在湿热应力下的可靠性表现。根据具体方法，可采用相应的偏置条件。

　　PCT(压力锅试验)通常利用饱和蒸汽及加压环境，对样品进行规定的湿热暴露，常用于评价封装材料及相关结构的耐湿性。

　　两种试验的温湿度条件、压力、持续时间及样品状态应根据适用标准和具体试验方法确定，不能仅凭设备名称或某一组参数判断其是否适用。

　　对应设备： HAST高加速应力试验箱、PCT压力锅试验设备。

　　8. 静电放电与闩锁效应测试

　　除了环境应力试验，半导体器件还可能需要进行静电放电(ESD)和闩锁效应(Latch-up)等电气可靠性测试。

　　ESD测试主要评价器件承受规定静电放电应力的能力;闩锁效应测试则用于评估器件在规定电气应力下发生异常导通等现象的风险。

　　这类试验通常需要专用的电气测试系统、相应夹具及测量设备，并不属于普通温湿度试验箱能够独立完成的测试。

　　具体是否需要开展，应根据产品类型、适用标准和客户要求确定。

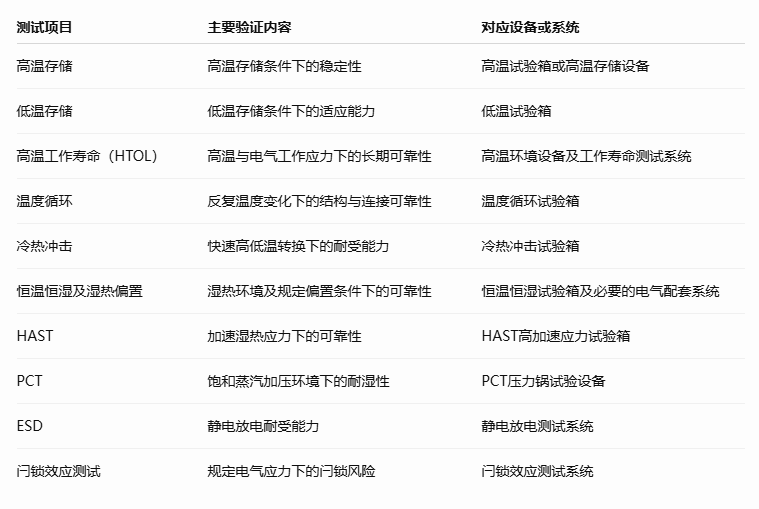

　　三、不同半导体可靠性测试项目与设备如何对应?

　　在制定试验方案时，可以先根据测试目的确定试验项目，再匹配相应的设备及配套系统。

　　以上图中对应关系主要用于前期方案规划。实际设备配置还需要进一步核对试验标准、温度及湿度范围、变化速率、样品尺寸、装载数量、电气偏置和监测方式等条件。

　　例如，温度循环试验和冷热冲击试验虽然都涉及温度变化，但对温度转换方式的要求不同;高温存储与高温工作寿命试验虽然都需要高温环境，但后者通常还涉及电气偏置及工作状态监测。因此，设备选型不能仅根据试验名称进行判断。

　　四、不同半导体产品的可靠性测试重点有什么区别?

　　半导体产品种类较多，不同产品在结构、材料、工作电压、电流及应用环境等方面存在差异，因此测试项目也会有所不同。

　　1. 集成电路(IC)

　　集成电路通常需要结合产品用途和适用标准，考虑高温工作寿命、温度循环、湿热、静电放电及闩锁效应等项目。具体项目取决于器件类型、设计特点及目标应用。

　　2. 功率半导体器件

　　MOSFET、IGBT、SiC和GaN等功率半导体器件，需要结合其工作特性及封装形式，评估温度应力、长期工作应力、封装结构及相关电气可靠性风险。

　　对于功率模块等产品，还应关注实际应用条件、连接结构及热机械应力等因素，不能直接套用普通集成电路的完整测试方案。

　　3. 半导体封装产品

　　对于不同封装形式的产品，应结合封装材料、键合结构、界面连接和吸湿特性等因素，选择适用的温度循环、冷热冲击、湿热、HAST或其他封装可靠性试验。

　　4. 汽车电子半导体

　　汽车电子通常具有较高的可靠性要求。集成电路可根据产品适用范围参考AEC-Q100等相关要求，分立半导体器件可参考AEC-Q101等相应规范，同时还需要考虑客户要求及实际应用环境。

　　需要强调的是，不同标准适用的产品范围和试验要求并不完全相同。具体测试项目、条件及判定要求，应以适用标准的有效版本、产品规格及客户要求为准。

　　五、半导体可靠性测试方案应该如何制定?

　　确定测试项目后，还需要将试验要求落实到具体设备配置中。实际工作中，可以按照以下步骤开展。

　　1. 明确产品类型与测试目的

　　确认被测样品属于集成电路、功率半导体、分立器件还是封装产品，并明确本次测试用于研发验证、可靠性评价、工艺变更验证还是其他用途。

　　2. 确认适用标准及试验条件

　　根据产品类型和应用要求，确认适用的标准、试验方法、温度范围、湿度条件、持续时间及其他关键参数。不能仅凭行业常见条件直接确定所有试验要求。

　　3. 确定设备类型及技术规格

　　根据试验项目选择相应设备，并核对设备的温度范围、温度变化速率、湿度控制能力、工作空间及实际负载下的性能是否满足要求。

　　4. 确认样品装载与配套系统

　　根据样品尺寸、数量、夹具布局和通电需求，确定设备工作空间及必要的配套系统。对于需要施加电气偏置、持续监测或进行专用电气应力测试的项目，还应提前确认相关接口、供电及测量方案。

　　5. 制定试验与结果评价计划。

　　明确试验前后的检测项目、数据记录方式、失效判定依据及必要的失效分析流程，确保测试结果能够支持产品可靠性评价。

　　通过上述步骤，可以将产品验证要求逐步转化为具体的试验项目、设备规格及配套配置要求，避免因前期条件考虑不充分而影响测试实施。

　　六、广东贝尔半导体可靠性测试设备配置思路

　　针对半导体产品研发验证、环境适应性评价及相关可靠性试验需求，广东贝尔试验设备有限公司可结合具体测试项目，围绕温度、湿度及相关环境应力试验需求进行设备选型与配置沟通。

　　对于高温存储、低温存储、温度循环、冷热冲击及恒温恒湿等试验需求，可根据产品特点和实际测试条件，进一步确认相应设备的温度范围、控制要求、工作空间及其他技术参数。

　　对于HAST、PCT、高温工作寿命及电气可靠性测试等项目，则需要根据具体试验方法确认相应的专用设备或配套系统，确保设备配置与测试要求相匹配。

　　在实际选型过程中，建议提前准备以下信息：

　　• 被测产品类型及封装形式;

　　• 计划开展的可靠性测试项目;

　　• 适用标准及具体试验条件;

　　• 样品尺寸、数量及装载方式;

　　• 是否需要通电、偏置或实时监测;

　　• 对设备温度范围、变化速率及其他性能的要求。

　　这些信息有助于明确设备选型方向，提高前期技术沟通效率。

　　如果您正在规划半导体可靠性测试项目，或需要了解相关环境试验设备的配置方式，可联系广东贝尔试验设备有限公司，结合实际测试需求进一步沟通设备选型及技术方案。

　　结语

　　半导体可靠性测试涉及温度、湿度、寿命、电气应力及封装结构等多个方面。不同试验项目的验证目的不同，对设备性能和配套系统的要求也存在差异。

　　在制定测试方案时，应从产品特性、应用场景及适用标准出发，合理选择试验项目，并进一步确认设备规格与配套条件。只有将测试要求与设备配置有效对应，才能更好地支持半导体产品的研发验证、质量评价及可靠性提升。
