氢燃料电池商用车测试实验室需要配置哪些设备?

　　氢燃料电池商用车测试实验室一般需要围绕“整车测试、燃料电池系统测试、车载氢系统安全测试、零部件环境可靠性测试”四个方向配置设备，常用设备包括整车环境舱、燃料电池高低温防爆试验舱、可编程恒温恒湿试验箱、快速温变试验箱、冷热冲击试验箱、盐雾试验箱、高低温湿热老化试验舱及相关安全监测系统。

　　一、为什么氢燃料电池商用车需要专门建设测试实验室?

　　氢燃料电池商用车通常应用于城市公交、物流运输、重卡、港口牵引、矿区运输、冷链运输等场景，车辆运行时间长、载荷大、环境复杂，对整车安全性、动力系统稳定性和关键零部件可靠性要求较高。

　　与普通新能源汽车相比，氢燃料电池商用车不仅包括电驱、电控、电池、热管理等系统，还包括燃料电池发动机、电堆、供氢系统、空气供应系统、氢循环系统、排氢排水系统和车载储氢系统。因此，测试实验室不能只配置单一环境试验箱，而应根据不同测试对象建立分层测试能力。

　　从实验室建设角度来看，氢燃料电池商用车测试通常可分为四个层级：

　　1、整车级测试：验证整车在高温、低温、湿热等环境下的运行状态;

　　2、系统级测试：验证燃料电池发动机、电堆及辅助系统的性能和可靠性;

　　3、涉氢安全测试：验证车载氢系统、氢气泄漏、排风和安全联动;

　　4、零部件级测试：验证控制器、传感器、线束、连接器、泵阀、金属件等环境适应性。

　　因此，一个较完整的氢燃料电池商用车测试实验室，应同时具备环境模拟、涉氢安全、数据采集、台架配套、长期老化和零部件可靠性验证能力。

　　二、氢燃料电池商用车测试实验室的设备配置思路

　　建设氢燃料电池商用车测试实验室时，建议不要直接从“买哪些设备”开始，而是先明确测试对象和测试目的。

　　一般可以按照以下逻辑配置：

　　1、明确测试对象

　　是测试整车、燃料电池发动机、电堆、车载氢系统，还是汽车电子、传感器、管路、连接器等零部件。

　　2、明确测试环境

　　是否需要高温、低温、湿热、快速温变、冷热冲击、盐雾腐蚀、高温老化、防爆环境或整车级环境模拟。

　　3、明确安全要求

　　涉及氢气测试时，应重点考虑氢气浓度监测、强制排风、防爆电气、泄压设计、报警联动、紧急停机和安全互锁。

　　4、明确设备接口

　　燃料电池系统测试往往需要连接氢气管路、冷却管路、电缆、数据线、负载系统和台架设备，因此设备需要预留测试孔、管路接口和线缆通道。

　　5、明确未来扩展需求

　　实验室建设通常不是一次性满足所有测试，而是需要考虑未来样品尺寸、测试功率、测试标准和业务扩展方向。

　　三、整车测试区需要配置哪些设备?

　　整车测试区主要用于氢燃料电池商用车整车级环境适应性、安全性和运行可靠性验证。由于商用车尺寸大、载荷高、系统复杂，该区域通常需要大型非标环境试验舱。

　　1、整车环境舱

　　整车环境舱是氢燃料电池商用车测试实验室中的核心设备之一，主要用于模拟高温、低温、湿热等气候环境，验证整车在不同环境条件下的运行状态。

　　可用于以下测试：

　　• 整车高温环境适应性测试;

　　• 整车低温启动测试;

　　• 燃料电池系统低温冷启动测试;

　　• 整车热管理系统测试;

　　• 空调系统性能测试;

　　• 电控系统环境适应性测试;

　　• 整车湿热环境测试;

　　• 整车长时间运行状态观察等。

　　对于氢燃料电池商用车来说，整车环境舱不仅要满足温湿度控制，还要结合车辆尺寸、发热量、排风需求、测试线缆、氢气安全监测等因素进行定制。

　　2、整车高温老化试验室

　　整车高温老化试验室主要用于车辆或大型部件在高温环境下进行长期运行、静置或老化验证。对于商用车企业来说，该设备可用于发现材料老化、电控异常、密封件失效、连接器接触不良等潜在问题。

　　适用场景包括：

　　• 整车高温静置老化;

　　• 整车高温运行老化;

　　• 商用车内外饰材料老化;

　　• 电控系统高温稳定性测试;

　　• 线束、密封件、塑料件长期高温验证。

　　3、整车高低温阳光模拟环境舱

　　如果实验室需要测试车辆在太阳辐照条件下的温升、热管理、空调性能和车内热舒适性，可考虑配置整车高低温阳光模拟环境舱。

　　适用场景包括：

　　• 整车高温暴晒模拟;

　　• 驾驶室温升测试;

　　• 空调制冷性能测试;

　　• 热管理系统负荷验证;

　　• 商用车夏季运行环境模拟。

　　对于公交车、物流车、重卡等车型，阳光模拟、温湿度控制、风速控制、排风系统和车辆固定方式都需要根据现场条件设计。

　　四、燃料电池系统测试区需要配置哪些设备?

　　燃料电池系统测试区主要面向燃料电池发动机、电堆、空气供应系统、氢气供应系统、冷却系统和控制系统。该区域通常需要与燃料电池测试台架、电负载、供氢系统、冷却系统、数据采集系统配套使用。

　　1、大功率燃料电池高低温防爆试验舱

　　大功率燃料电池高低温防爆试验舱适用于燃料电池发动机、电堆、系统总成及涉氢部件的环境模拟测试，是氢燃料电池商用车测试实验室中的高价值设备。

　　可用于以下测试：

　　• 燃料电池发动机高低温环境测试;

　　• 燃料电池系统低温启动测试;

　　• 燃料电池系统高温运行测试;

　　• 电堆环境适应性测试;

　　• 燃料电池系统耐久性测试;

　　• 涉氢零部件防爆环境测试。

　　该设备选型时应重点关注：

　　• 温度范围;

　　• 温湿度控制精度;

　　• 样品发热量;

　　• 防爆等级;

　　• 氢气浓度监测;

　　• 强制排风能力;

　　• 泄压结构;

　　• 报警联动;

　　• 紧急停机;

　　• 测试孔和管路接口;

　　• 与燃料电池台架的匹配方式。

　　涉及氢气供应和燃料电池系统运行时，普通高低温试验箱往往不能直接替代防爆型环境舱。实验室应根据样品功率、氢气用量、测试方式和现场安全要求进行专项设计。

　　2、燃料电池电推台架配套高低温环境仓

　　燃料电池电推台架配套高低温环境仓主要用于燃料电池电堆、系统或电推进相关测试平台的环境模拟。它可以与测试台架联动，模拟不同温度条件下燃料电池系统的启动、运行、输出和稳定性表现。

　　适用场景包括：

　　• 电堆台架高低温测试;

　　• 燃料电池发动机性能测试;

　　• 燃料电池系统运行环境模拟;

　　• 电推系统环境适应性验证;

　　• 系统级数据采集与分析。

　　此类设备通常需要根据台架布置、样品尺寸、线缆接口、冷却管路和氢气安全要求进行定制。

　　3、燃料电池系统耐久性环境舱

　　燃料电池系统耐久性测试周期较长，测试过程中需要持续监测系统输出、温度、压力、流量、湿度、电压、电流等参数。环境舱需要具备较好的连续运行稳定性和安全保护能力。

　　选型时建议重点关注：

　　• 长时间连续运行能力;

　　• 温湿度稳定性;

　　• 舱内气流均匀性;

　　• 样品发热量处理能力;

　　• 数据记录和报警追溯;

　　• 管路、电缆和传感器接口;

　　• 维护便利性。

　　五、车载氢系统与涉氢安全测试区需要配置哪些设备?

　　车载氢系统是氢燃料电池商用车安全验证中的重点对象，通常包括储氢瓶、瓶阀、减压阀、氢气管路、接头、安全阀、压力传感器、氢气浓度传感器等部件。

　　1、车载氢系统防爆高低温试验舱

　　车载氢系统相关部件需要在高温、低温、温度循环等环境下验证密封性、稳定性和安全性。涉及氢气介质或可能出现氢气泄漏风险时，应优先考虑防爆型高低温试验舱。

　　适用测试对象包括：

　　• 储氢系统相关阀件;

　　• 减压阀;

　　• 氢气管路;

　　• 接头;

　　• 氢气传感器;

　　• 安全阀;

　　• 涉氢密封件。

　　测试重点包括：

　　• 高低温环境下密封性能;

　　• 温度循环后的连接可靠性;

　　• 氢气泄漏监测;

　　• 传感器响应状态;

　　• 阀件启闭稳定性;

　　• 密封材料耐环境性能。

　　2. 氢气泄漏监测与安全联动系统

　　涉氢测试实验室不能只关注环境设备本身，还需要配置氢气泄漏监测和安全联动系统。常见配置包括：

　　• 氢气浓度传感器;

　　• 声光报警装置;

　　• 强制排风系统;

　　• 防爆照明;

　　• 防爆电气控制;

　　• 紧急停机按钮;

　　• 安全联锁系统;

　　• 泄压或导流结构;

　　• 数据记录系统。

　　当氢气浓度出现异常时，系统应能够及时报警，并联动排风、断电、停机等保护措施，降低测试风险。

　　3. 涉氢测试排风与通风系统

　　氢气密度小、扩散快，实验室设计时应充分考虑通风、排风和安全导流。对于防爆环境舱、涉氢测试间和燃料电池系统测试区，排风系统应与氢气监测、报警和设备控制系统联动。

　　六、零部件环境可靠性测试区需要配置哪些设备?

　　氢燃料电池商用车的可靠性不仅取决于燃料电池系统本身，也取决于大量零部件的长期稳定性。零部件环境可靠性测试区主要面向控制器、传感器、线束、连接器、空压机、氢循环泵、水泵、阀件、金属件、塑料件和密封件等。

　　1. 可编程恒温恒湿试验箱

　　可编程恒温恒湿试验箱适用于汽车电子、电控模块、传感器、线束、连接器、材料件等样品的温湿度可靠性测试。

　　可用于以下测试：

　　• 高温高湿测试;

　　• 恒定湿热测试;

　　• 交变湿热测试;

　　• 温湿度循环测试;

　　• 电子电气件稳定性测试;

　　• 材料件老化测试。

　　在氢燃料电池商用车实验室中，恒温恒湿试验箱适合用于燃料电池控制器、整车控制器、DC/DC模块、传感器、线束和连接器的环境适应性验证。

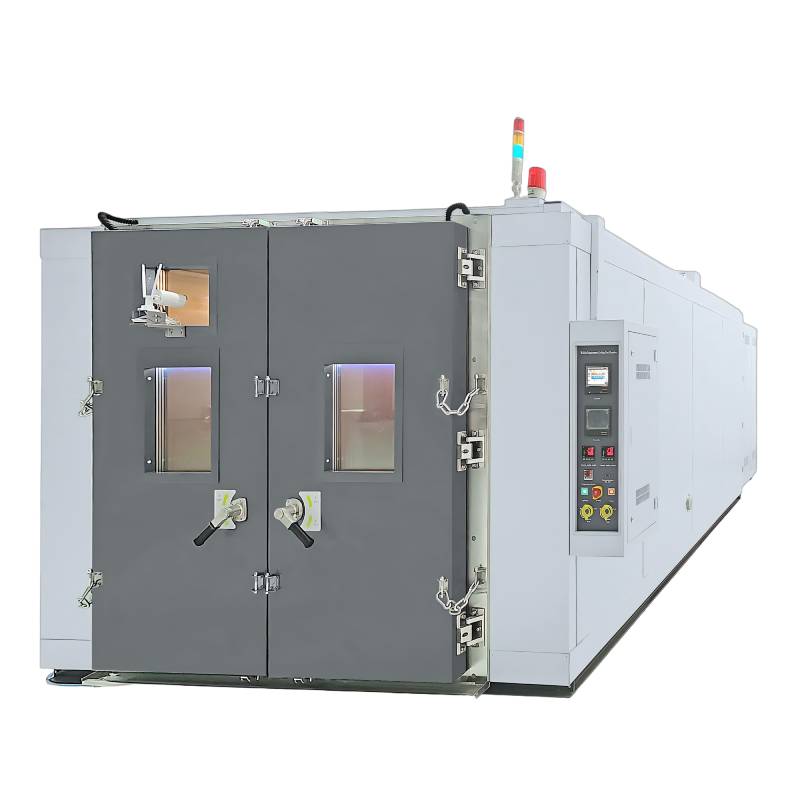

　　2. 快速温变试验箱

　　快速温变试验箱适用于评估零部件在快速温度变化条件下的可靠性，尤其适合汽车电子、电气连接件、焊接件、塑料件、密封件等样品。

　　可用于发现以下问题：

　　• 热胀冷缩导致的结构应力;

　　• 焊点开裂;

　　• 接插件接触异常;

　　• 材料变形;

　　• 密封性能下降;

　　• 电子模块功能异常。

　　对于氢燃料电池商用车控制器、传感器、连接器和线束来说，快速温变测试可以帮助企业提前发现温度变化带来的潜在失效风险。

　　3. 冷热冲击试验箱

　　冷热冲击试验箱用于模拟样品在高温区和低温区之间快速切换的极端环境，常用于可靠性筛选和结构耐受性验证。

　　适用测试对象包括：

　　• 控制器;

　　• 传感器;

　　• 连接器;

　　• 电子元器件;

　　• 密封件;

　　• 塑料件;

　　• 金属连接件;

　　• 小型泵阀部件等。

　　冷热冲击测试比普通高低温循环更严苛，适合用于发现材料开裂、焊点失效、密封失效、装配应力等问题。

　　4. 盐雾试验箱

　　盐雾试验箱主要用于评估金属件、涂层件、电镀件、紧固件、管路、接头、连接器外壳等部件的耐腐蚀性能。氢燃料电池商用车常用于港口、沿海、矿区、物流等环境，金属件和连接器的耐腐蚀能力对整车可靠性非常重要。

　　适用测试对象包括：

　　• 管路;

　　• 接头;

　　• 紧固件;

　　• 金属支架;

　　• 连接器外壳;

　　• 涂层件;

　　• 电镀件;

　　• 阀体外壳等。

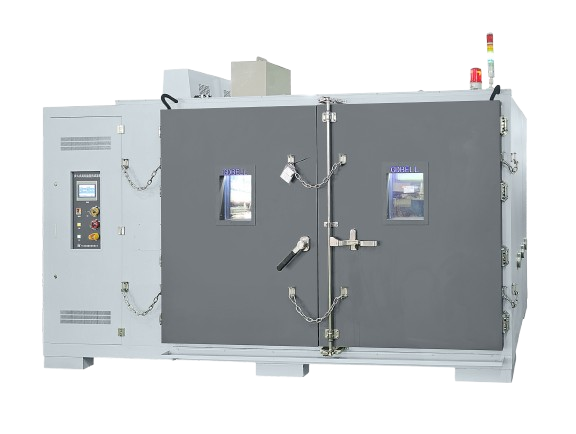

　　5. 高低温湿热老化试验舱

　　高低温湿热老化试验舱适用于大型零部件、电子电气件、材料件和系统总成的长期老化验证。通过高温、高湿环境，可以加速暴露样品在长期使用过程中可能出现的老化、腐蚀、绝缘下降、密封失效等问题。

　　适用场景包括：

　　• 电子电气件湿热老化;

　　• 燃料电池辅助部件老化;

　　• 线束连接器长期稳定性测试;

　　• 密封材料耐湿热测试;

　　• 商用车部件批量老化筛选。

　　七、实验室还需要哪些辅助系统?

　　除了环境试验设备本身，氢燃料电池商用车测试实验室还需要配置相关辅助系统，才能保证测试过程安全、稳定、可追溯。

　　1、数据采集系统

　　数据采集系统用于记录测试过程中的温度、湿度、压力、流量、电压、电流、氢气浓度、报警状态等数据。对于燃料电池系统测试和整车测试来说，数据追溯能力非常重要。

　　2、供氢与排氢安全系统

　　燃料电池系统测试通常涉及氢气供应、排氢、排风和安全保护。实验室应根据测试功率和氢气用量配置相应的供氢、排氢、泄压、检测和联动系统。

　　3、冷却与热管理配套系统

　　燃料电池发动机、电堆、空压机、氢循环泵等测试过程中会产生热量，部分测试需要外接冷却系统或热管理台架。环境舱设计时应预留冷却管路接口和设备布置空间。

　　4、电源与电子负载系统

　　燃料电池系统测试、电控部件测试和整车测试可能需要配置直流电源、交流电源、电子负载、电池模拟器等设备。实验室在建设前应提前规划电力容量、接地系统和安全保护。

　　5、消防与应急系统

　　涉氢测试实验室应重视消防、安全疏散、紧急停机、报警提示和人员操作规范。设备布局应便于维护、巡检和应急处理。

　　八、不同类型实验室如何配置设备?

　　不同企业建设氢燃料电池商用车测试实验室时，预算、测试对象和业务目标不同，设备配置也应有所侧重。

　　1、主机厂整车测试实验室

　　如果是氢燃料电池商用车主机厂，建议重点配置：

　　• 整车环境舱;

　　• 整车高温老化试验室;

　　• 整车高低温阳光模拟环境舱;

　　• 燃料电池高低温防爆试验舱;

　　• 车载氢系统防爆测试设备;

　　• 零部件恒温恒湿、快速温变、盐雾、冷热冲击设备等。

　　主机厂更关注整车环境适应性、低温冷启动、高温热管理、整车安全和量产可靠性。

　　2、燃料电池系统厂测试实验室

　　如果是燃料电池发动机、电堆或系统企业，建议重点配置：

　　• 燃料电池高低温防爆试验舱;

　　• 燃料电池电推台架配套高低温环境仓;

　　• 燃料电池系统耐久性环境舱;

　　• 防爆高低温试验舱;

　　• 恒温恒湿试验箱;

　　• 快速温变试验箱。

　　系统厂更关注燃料电池发动机性能、电堆环境适应性、低温启动、高温运行、耐久性和台架配套能力。

　　3、车载氢系统企业测试实验室

　　如果是储氢系统、瓶阀、减压阀、氢气管路、氢气传感器等企业，建议重点配置：

　　• 防爆高低温试验舱;

　　• 氢气泄漏监测系统;

　　• 涉氢测试排风系统;

　　• 快速温变试验箱;

　　• 冷热冲击试验箱;

　　• 盐雾试验箱;

　　• 高低温湿热老化试验箱等。

　　车载氢系统企业更关注密封性、安全性、耐温度变化能力、耐腐蚀能力和长期稳定性。

　　4、汽车零部件企业测试实验室

　　如果是控制器、传感器、线束、连接器、空压机、氢循环泵、水泵、阀件等零部件企业，建议重点配置：

　　• 可编程恒温恒湿试验箱;

　　• 快速温变试验箱;

　　• 冷热冲击试验箱;

　　• 盐雾试验箱;

　　• 高温老化试验箱;

　　• 高低温湿热老化试验舱。

　　零部件企业更关注环境适应性、可靠性筛选、批量验证和质量控制。

　　5、第三方检测机构测试实验室

　　如果是第三方检测机构，设备配置应更加全面，建议覆盖：

　　• 整车环境舱;

　　• 燃料电池系统高低温防爆试验舱;

　　• 车载氢系统安全测试设备;

　　• 恒温恒湿试验箱;

　　• 快速温变试验箱;

　　• 冷热冲击试验箱;

　　• 盐雾试验箱;

　　• 高低温湿热老化试验舱等。

　　检测机构通常需要面对不同客户、不同样品和不同测试项目，因此设备的通用性、可扩展性和安全性尤为重要。

　　九、氢燃料电池商用车测试实验室设备选型要点

　　建设实验室时，设备选型不能只看设备名称和价格，还要结合测试对象、测试标准、样品尺寸、运行功率、安全等级和实验室条件综合判断。

　　建议重点关注以下方面：

　　1、温度范围：是否覆盖低温启动、高温运行、温度循环等测试需求;

　　2、湿度范围：是否满足湿热、恒温恒湿、交变湿热等测试;

　　3、升降温速率：是否满足快速温变或温度循环要求;

　　4、舱体尺寸：是否适配整车、系统总成或零部件样品;

　　5、承重能力：整车、大型系统、台架设备需要重点关注;

　　6、样品发热量：燃料电池系统、电控、电机类样品运行时会发热;

　　7、防爆安全设计：涉氢测试需考虑防爆、排风、监测和联锁;

　　8、测试孔与接口：是否满足氢气管路、冷却管路、电缆和信号线进出;

　　9、数据记录功能：是否支持测试数据、报警信息和运行曲线追溯;

　　10、非标定制能力：整车和系统级测试通常需要结合现场条件定制;

　　11、售后与维护便利性：长期测试设备应关注稳定性、维护周期和响应速度。

　　十、广东贝尔可提供哪些实验室设备方案?

　　广东贝尔试验设备有限公司可围绕氢燃料电池商用车整车、燃料电池系统、车载氢系统及关键零部件测试需求，提供环境可靠性测试设备及非标定制方案。

　　可配置设备包括：

　　• 燃料电池高低温防爆试验舱;

　　• 燃料电池电推台架配套高低温环境仓;

　　• 汽车整车综合环境试验舱;

　　• 整车高温老化试验室;

　　• 整车高低温阳光模拟环境舱;

　　• 可编程恒温恒湿试验箱;

　　• 快速温变试验箱;

　　• 冷热冲击试验箱;

　　• 盐雾试验箱;

　　• 高低温湿热老化试验舱;

　　• 汽车零部件高低温试验设备等。

　　针对不同客户需求，广东贝尔可根据样品尺寸、测试功率、温湿度范围、防爆要求、氢气安全要求、台架接口、管路布置、数据采集和现场空间条件，提供定制化设备配置方案。

　　十一、常见问题 FAQ

　　1、氢燃料电池商用车测试实验室核心的设备是什么?

　　如果面向整车测试，核心设备是整车环境舱;如果面向燃料电池系统测试，核心设备是燃料电池高低温防爆试验舱;如果面向零部件测试，核心设备包括恒温恒湿试验箱、快速温变试验箱、冷热冲击试验箱和盐雾试验箱等。

　　2、燃料电池系统测试为什么要用防爆高低温试验舱?

　　燃料电池系统测试可能涉及氢气供应、排氢、排水、冷却和电输出等过程，存在涉氢安全要求。防爆高低温试验舱可在模拟高低温环境的同时，配合氢气监测、排风、报警、联锁和紧急停机等功能，提高测试安全性。

　　3、普通恒温恒湿试验箱能不能测试氢燃料电池零部件?

　　如果测试对象是不涉及氢气介质的控制器、传感器、线束、连接器、电子模块等零部件，通常可以选用普通恒温恒湿试验箱。若样品涉及氢气泄漏风险或需要通氢测试，则应考虑防爆型设备。

　　4、氢燃料电池商用车测试实验室是否必须配置整车环境舱?

　　不一定。如果企业只做燃料电池系统、电堆或零部件测试，可以先配置系统级和零部件级设备。若企业需要进行整车低温启动、高温运行、热管理、空调性能、整车湿热等测试，则需要配置整车环境舱。

　　5、第三方检测机构建设氢能测试实验室应如何规划?

　　第三方检测机构面对的样品类型更多，建议采用“整车级 + 系统级 + 零部件级 + 涉氢安全”的综合配置思路。前期可优先建设高需求设备，如燃料电池高低温防爆试验舱、恒温恒湿试验箱、快速温变试验箱、冷热冲击试验箱和盐雾试验箱，后期再扩展整车环境舱和大型老化试验室等。

　　6、氢燃料电池测试实验室设备是否都需要非标定制?

　　不是所有设备都需要非标定制。恒温恒湿试验箱、快速温变试验箱、冷热冲击试验箱、盐雾试验箱等零部件测试设备可以根据标准型号选择。但整车环境舱、燃料电池高低温防爆试验舱、涉氢系统测试舱等设备，通常需要根据样品尺寸、发热量、管路接口、安全要求和实验室现场条件进行定制。

　　十二、总结

　　氢燃料电池商用车测试实验室的设备配置，应围绕整车、燃料电池系统、车载氢系统和关键零部件四个层级展开。整车级测试需要整车环境舱、高温老化试验室和阳光模拟环境舱;系统级测试需要燃料电池高低温防爆试验舱、燃料电池电推台架配套高低温环境仓;零部件测试需要恒温恒湿、快速温变、冷热冲击、盐雾、高温湿热老化等设备;涉氢测试还需要氢气监测、排风、防爆、报警和安全联动系统。

　　对于主机厂、燃料电池系统厂、车载氢系统企业、汽车零部件企业和第三方检测机构来说，合理规划实验室设备配置，有助于提升研发验证效率、降低测试风险，并为产品可靠性和量产质量控制提供支持。



　　广东贝尔可根据氢燃料电池商用车整车、系统、车载氢系统及零部件测试需求，提供环境试验设备、防爆环境舱、整车环境舱及非标定制测试解决方案，帮助客户建设更完整、更安全、更适配实际工况的氢能商用车测试实验室。
